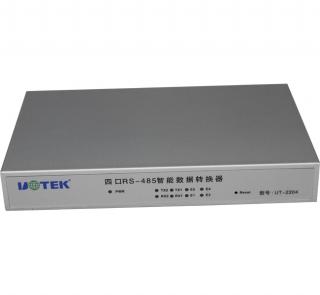

UT-2204 是一款專為解決復雜環境下RS-485系統要求而設計的RS-485總線分割集線器(HUB)。該產品支持傳輸速率最高達115.2KBPS，內置數據緩存和微處理器，供電采用外接開關電源供電，安全可靠，非常適合工程應用。
在 RS-485 工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決RS-485收發轉換延時問題。RS-485 接口傳輸距離大于1200米、性能穩定。廣泛應用于視頻監控等系統中，是一款性能優良的數據接口轉換產品。
UT-2204 RS-485HUB提供星型RS-485總線連接。用戶可以輕易改善 RS-485 總線結構，分割網段，提高通信可靠性。這一性能大大提高了現有RS-485網絡的可靠性，有效縮短了網絡的維護時間。合理的利用 UT-2204 RS-485HUB可以助您設計出獨特的高可靠的 RS-485系統。
產品特點
■ 接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 標準
■ 電氣接口：RS-232C 接口為 DB9/F 插座 RS-485 接口為 接線端子
■ 傳輸介質：雙絞線或屏蔽線
■ 工作方式：異步半雙工
■ 信號指示：九個信號指示燈電源( PWR )、發送 ( TXD1 )、(TXD2)、接收( RXD1 )、 (RXD2)、故障( E1-E4 )
■ 傳輸速率：1200bps-115.2Kbps
■ 保護等級：RS-232接口±15KV ESD 保護 RS-485 接口1500W雷擊浪涌保護
■ 傳輸距離：0-1.2公里 （115200-1200bps）
■ 工作電源：DC9-30V 1A
■ 尺寸：210mm×140mm×32mm
■ 使用環境：-40℃到85℃，相對濕度為5%到95%
