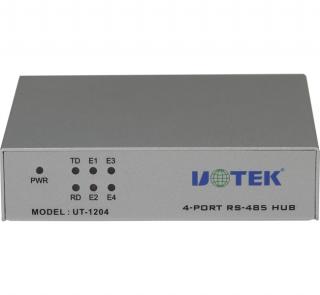

UT-1204 是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器(HUB)。該產品支持傳輸速率最高達115.2KBPS，為了保證數據通訊的安全可靠，RS-485接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及 600W 浪涌保護電路，能夠提供2500V 的隔離電壓，可以有效地抑制閃電(Lighting)和ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。
在 RS-485 工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485 收發轉換時延問題。RS-485 接口傳輸距離大于 1200 米、性能穩定。廣泛用于高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。
UT-1204 RS-485 HUB 提供星型 RS-485 總線連接。各端口都具有短路、開路保護。光電隔離2500V，用戶可以輕易改善 RS-485 總線結構，分割網段，提高通信可靠性。當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有 RS-485網絡的可靠性，有效縮短了網絡的維護時間。合理的利用 UT-1204 RS-485 HUB 可以助您設計出獨特的高可靠的 RS-485系統。
性能參數：
■ 兼容RS-232、RS-485 TIA/EIA標準
■ 自動發送/接收數據，無需外部的流量控制信號(RTS)，真正的三線(TXD.RXD.GND)制通信
■ 輸入接口：RS-232及RS-485接口
■ 輸出接口：四口RS-485接口
■ 通信速率：300bpsS-115.2Kbps
■ RS-485接口每路能夠連接128個設備
■ 通訊距離: 5，000米（9，600bps）
■ 電源、數據流量及四路故障檢測指示燈,可檢測故障點
■ 工作方式: 異步半雙工（RS-485）
■ 光電隔離加強型（隔離電壓2.5KVrms /500VDC絕緣），專用DC/DC模塊，RS-485提供每
線600W的防雷、浪涌、+/-15KV ESD保護及防止共地干擾
■ 電氣接口：RJ-45接線頭
■ 傳輸介質: 雙絞線或屏蔽線
■ 外形尺寸：90mmX69mmX23mm
■ 使用環境：-25℃ 到 70℃，相對濕度為5%到95%
■ 適用于一切所使用的通訊軟件, 即插即用
■ 支持DOS/WIN95/WIN98/WIN2000/NT/XP Linux等
